Pengertian VLAN

Apa yang dimaksud dengan VLAN ?

Virtual LAN atau sering disebut VLAN adalah beberapa perangkat yang terhubung dalam sebuah LAN yang sama dalam switch, pada jalur yang sama dan dapat saling berkomunikasi. Untuk lebih jelasnya sobat dapat membaca artikel saya tentang Pengertian dan Cara Kerja VLAN.

Agar PC dapat saling terhubung, maka harus pada posisi VLAN yang sama, dengan syarat memiliki IP dan dan Subnet Mask yang sama juga. Switch harus dikonfigurasi dengan VLAN dan setiap port pada switch harus di daftarkan pada VLAN tertentu.


Pengertian Inter VLAN Routing

Inter VLAN Routing adalah merupakan sebuah proses untuk melakukan forward traffic jaringan, dari sebuah VLAN menuju VLAN yang lain menggunakan router agar bisa saling berkomunikasi.

Ketika beberapa PC terhubung ke Switch dengan mode VLAN, maka antar PC tersebut tidak dapat berkomunikasi. Nah, disini saya akan menggunakan Router agar antar VLAN dapat saling berkomunikasi, hanya menggunakan satu interface saja. Oleh karena itu silahkan sobat perhatikan dan coba praktikan.


Topologi VLAN dan InterVLAN

Berikut adalah gambar topologi sederhana yang akan kita bahas pada kesempatan kali ini. Diharapkan setelah memahami konfigurasi ini semoga sobat bisa menambah VLAN lebih banyak lagi. Yang terpenting adalah memahami Cara Konfigurasi Inter VLAN pada Router.



Kofigurasi VLAN pada Switch

Langkah pertama dalah melakukan konfigurasi VLAN pada Switch sebagai berikut :

  • Klik Switch masuk ke Tab CLI dan ketikan kode di bawah ini

Penamaan VLAN

Switch>enable

Switch#conf t

Switch(config)#vlan 10

Switch(config-vlan)#name hijau

Switch(config-vlan)#exit

Switch(config)#vlan 20

Switch(config-vlan)#name merah

Switch(config-vlan)#exit


Pengarahan port pada VLAN

Switch(config)#interface fa0/1

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 10

Switch(config-if)#exit

Switch(config)#interface fa0/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 10

Switch(config-if)#exit

Switch(config)#interface fa0/11

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 20

Switch(config-if)#exit

Switch(config)#interface fa0/12

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 20

Switch(config-if)#exit

Switch(config)#interface fa0/24

Switch(config-if)#switchport mode trunk

Switch(config-if)#exit



Konfigurasi Inter VLAN pada Router

Selanjutnya kita akan konfigurasi Router untuk bisa melakukan inter VLAN terhadap 2 VLAN yang berbeda pada Switch, agar PC0 dan PC1 dapat terhubung.

  • Klik pada perangkat Router kemudian pilih Tab CLI ketik no untuk mengawali, ketikan kode berikut ini :

Membuat interface Virtual dalam Interface Fisik

Router>enable

Router#conf t

Router(config)#interface fa0/0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#interface fa0/0.10

Router(config-subif)#encapsulation dot1Q 10

Router(config-subif)#ip address 192.168.1.1 255.255.255.0

Router(config-subif)#exit

Router(config)#interface fa0/0.20

Router(config-subif)#encapsulation dot1Q 20

Router(config-subif)#ip address 192.168.100.1  255.255.255.0

Router(config-subif)#exit



Bila sobat arahkan mouse di atas Router maka akan terlihat hasil Encapsulation IP pada FastEthernet0/0 terdapat 2 virtual IP.


Konfigurasi IP pada PC Client

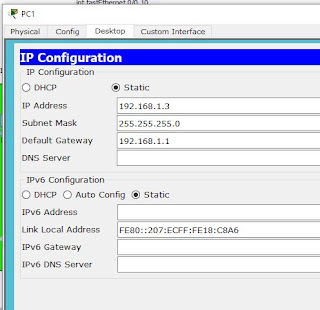

Tahapan selanjutnya adalah melakukan konfigurasi IP pada PC0, PC1, PC2 dan PC4, seperti pada gambar di bawah ini :



Pengecekan Inter VLAN

Sampai pada tahapan akhir adalah sobat harus melakukan pengecekan keterhubungan antara PC1 dengan PC, dengan menggunakan perintah PING.



Selesai sudah Cara Konfigurasi VLAN dan Inter VLAN Routing, dengan maksud agar VLAN yang dibuat pada Switch di Encapsulation dalam satu interface di Router dapat terhubung (cukup 1 port pada Router). Demikian semoga bisa membantu sobat semua.
